浩立环形光源介绍及打光方式

文章出处：浩立责任编辑：浩立发表时间：2021-12-01

型号RL：带K为开模（价格更有优势）
以45°为分界：45°以下为低角度环光（0°20°30°）
45°及以上为高角度环光（60°70°90°）

型号命名方式为光源直径+灯珠角度+颜色：
如：RL18060-W
180为环形光源外形直径
60为光源灯珠的角度
W表示光源为白色

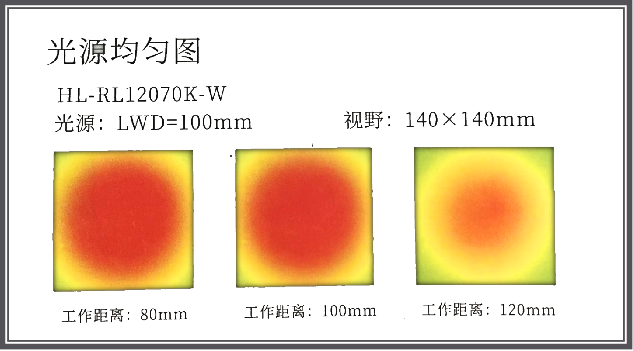

从光源均匀图我们可以看出，环形光源能够形成圆形的均匀区域（图中红色区域），而在打光检测时利用的就是红色的区域，值得注意的是该光斑区域比光源直径小得多，因此需要检测的物料大小不能超过红色区域；

环形光的常见打光方式环形光源常见打光方式

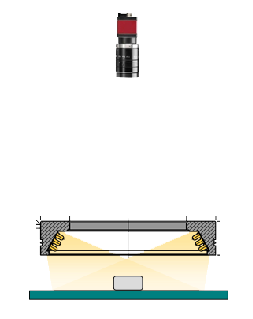

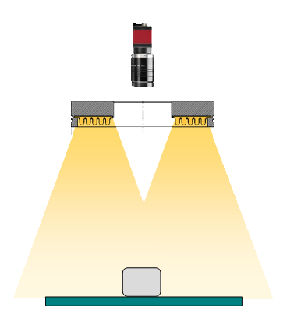

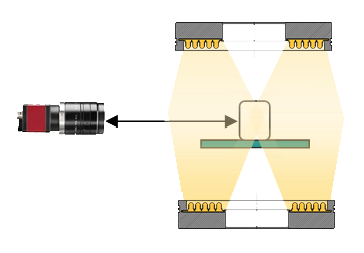

高角度的环形光源安装，通常工作距离会高，让光斑聚集在物料表面，达到明场检测效果；	低角度的环形光源打光，通常工作距离会低，让低角度的光束经过平面后不折射回镜头，只把平面內凸起凹陷打亮，达到暗场检测效果；	通过上下安装环形光源检测圆柱形物料的侧面缺陷，相机侧面拍摄，上下环光能够得到比较均匀的打光效果；缺陷效果根据不同物料而定；

实物图	效果图	结论
		低角度环形光效果通过低角度光把平面内不平整凸起凹陷部分的边缘打亮来达到暗场检测效果；
		高角度环形光效果对于光滑反光的表面缺陷和字符检测，90°的环形光源可以打出明场效果，把平面内非平整部分打黑来达到检测目的；（同轴光源也能达到同样的效果）
