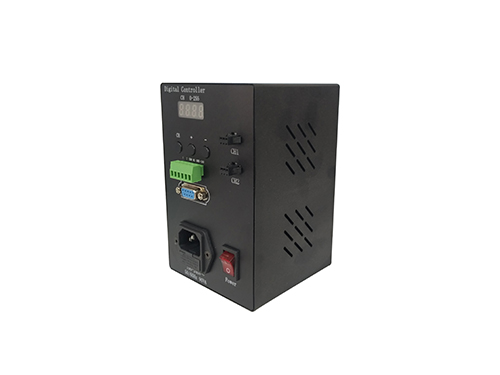

数字控制器DPC2405D-2T
产品概述
HL-DPC2405D-2T光源恒流数字显示控制器主要为HL制造的24V LED光源以及5V点光源提供亮度控制电源,通道一带负载时,其额定输出电流最高可达2.4; 通道二带负载时,其额定输出电流最高可达720MA;为LED光源提供高精度亮度控制。
DPC2405D-2T控制器通过前面板或串行通信方式(远程控制),可提供0~255 共256级亮度调节,可长时间持续点亮。亮灭切换控制既可通过串行通信实现外,也可外部触发实现。DPC系列控制特别适合为亮度控制要求高的光源供电,是高级机器视觉系统集成的首选光源电源。该系列控制器核心元件均通过ROHS、CE等认证。
·特点
-通过前面板或串口控制两通道输出.
-256级数字调制可软件精确控制负载光源亮度.
-支持RS232串口通讯控制.
-内置掉电记忆功能,掉电时记忆当前数据,重新开机后自动恢复.
-一通道最大2.4A,二通道最大730MA.
-具备高速光耦隔离触发.
·应用光源
-点光源.
-环形光源.
-面光源.
-同轴光源.
-条形光源.

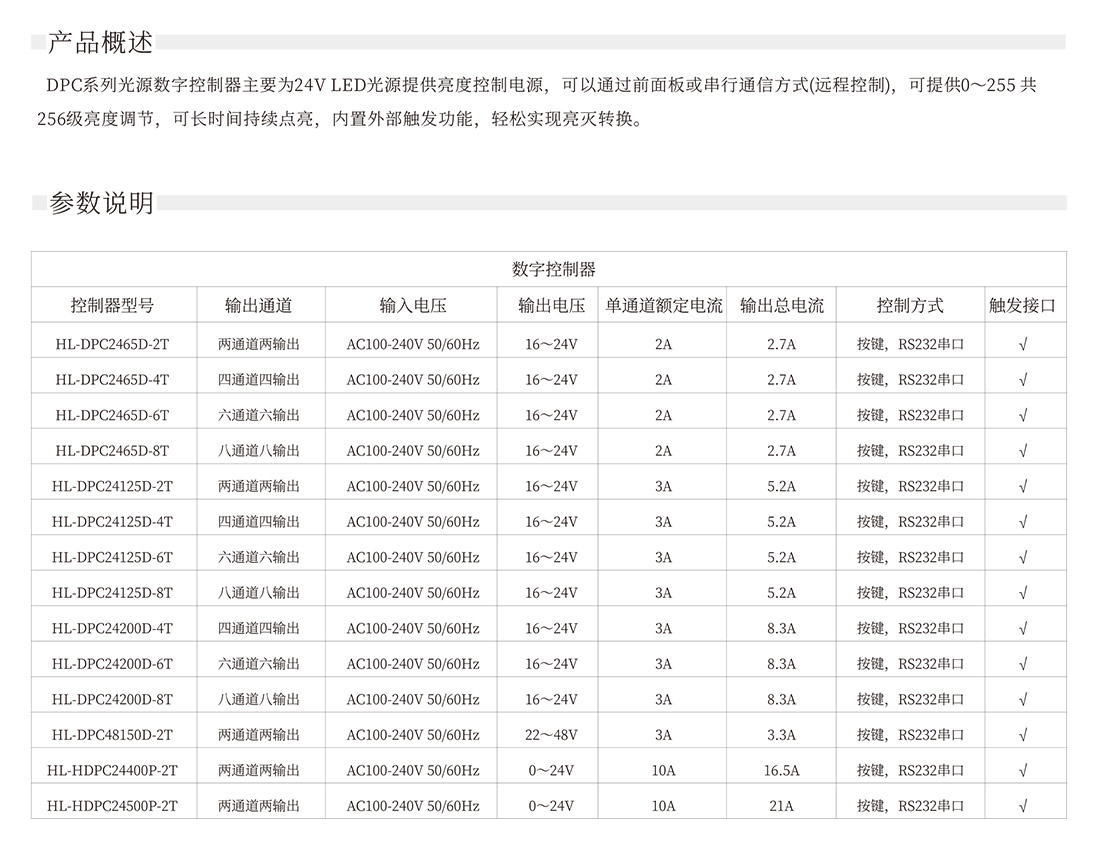

型号参数表
性能参数 | HL-DPC2405D-2T |
输入电压 | AC100-240V 50/60Hz |
输出电压 | 通道一:16-24V;通道二5V |
单通道输出电流 | 通道一:最大2.4A;通道二: 0-730MA |
输出总电流 | 2.5A |
输出通道 | 两通道 |
调制级数 | 256级 |
外部触发方式 | 共正或共负 |
外部触发延时 | <40us |
外部触发电压 | 5-24V |
远程控制方式 | RS232串口通信 |
操作环境 | 温度:0-40℃ 湿度:20~85%RH(没有雾化的情况) |
5V输出端子 | SMP-03V 1:NC 2:输出+ 3:输出- |
24VV输出端子 | SMP-03V 1:输出+ 2:NC 3:输出- |

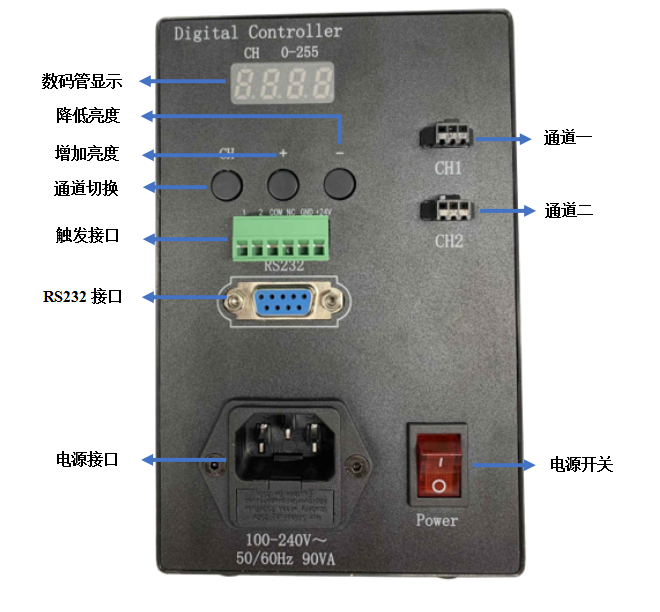

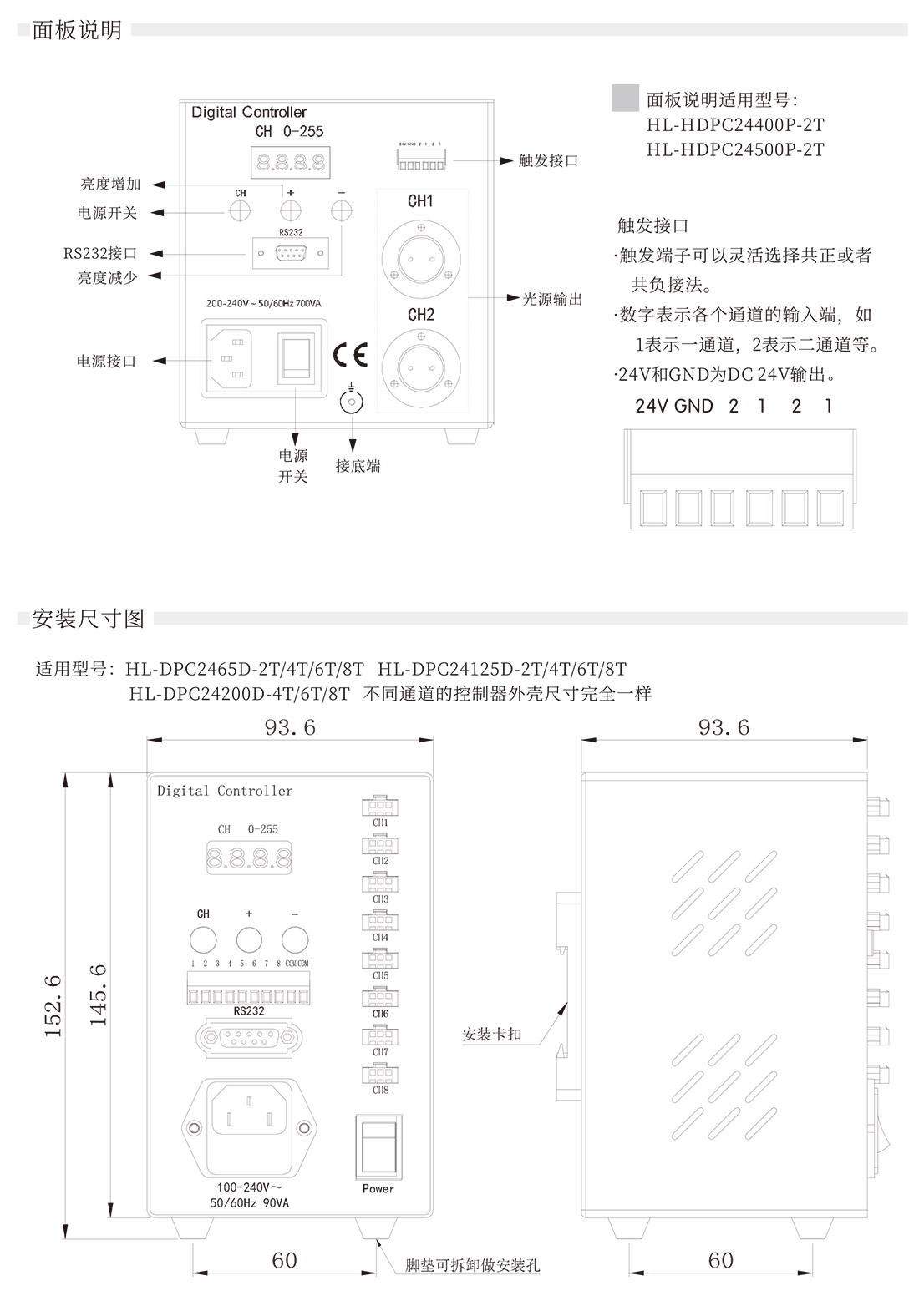

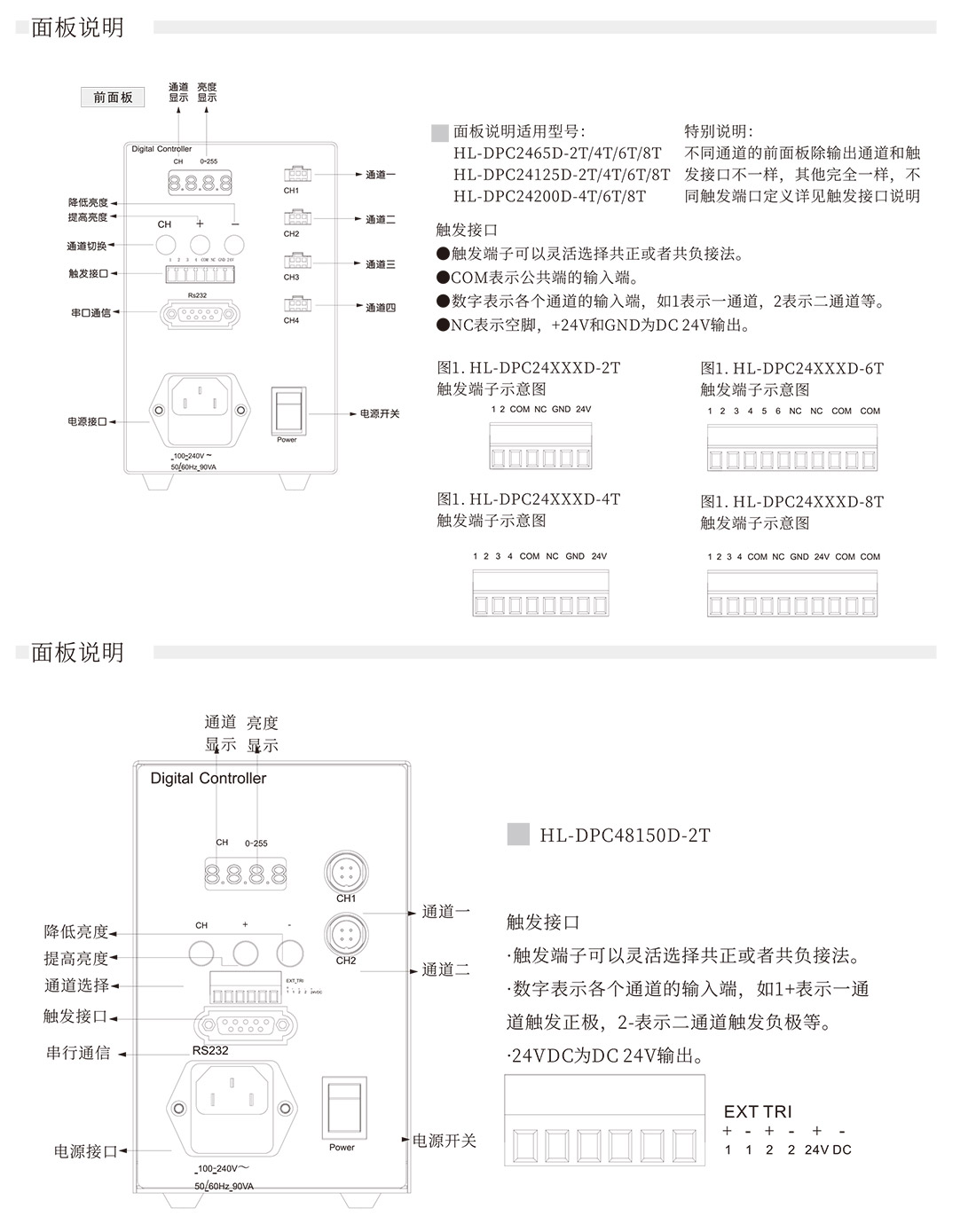

面板说明
